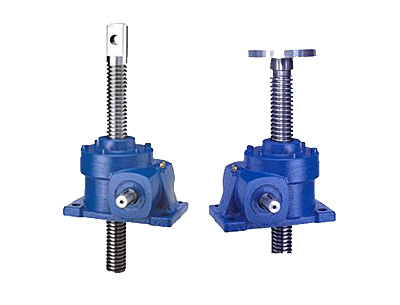

SL锥齿轮丝杆升降机又称作伞齿轮丝杆升降机,它是一种基础起重部件,承载能力2.5-50T。主要特点有:效率高、使用寿命长、容易调整减速比。同时具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、可靠性高等许多优点。具有提升、降落、推进、翻转等多功能、能按相关程序准确地控制调整提升或推进的高度。可以用电动机或其他动力直接带动。也可以手动。较高输入转速500r/min,较高提升速度2.7m/min。有不同的结构型式方式,提升高度按用户的要求制造。该装置可自锁。
SL锥齿轮丝杆升降机可广泛用于机械、治金、建筑、水利、化工、医疗、文化卫生等各个行业。如:机械加工上重压紧固装置升降台、翻转装置及塑料加工机器等;安装和维修用爬梯和工具升降架、机车维修升降台位;轧机滚道间隙调整、管材或板材送位置的调整;铸造启模或混凝土造型;冶炼方面用于调整电_、热液体浇铸;建筑方面用于移动设备和组合成品的模版,可升降的窗户、墙壁、围墙等;文化卫生方面可升降舞台、调整天游泳池地面高度、调整手术台高度;水利方面用于水库的闸门和保护板;科研方面用于不能用人力调整的运动等。

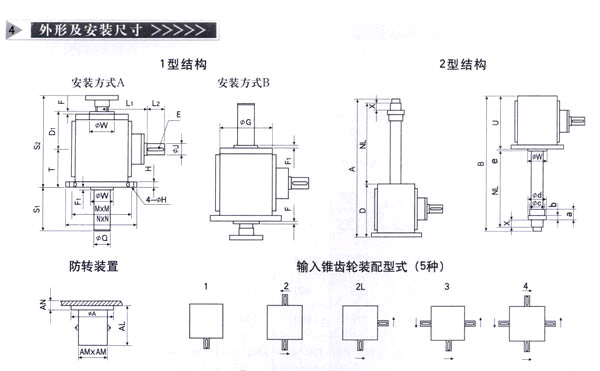

结构型式:
升降机结构型式:
1型——丝杆作轴向运动。
2型——丝杆作旋转运动,丝杆上的螺母作轴向运动
装配型式:
升降机每种结构形式又分为两种装配型式
A型——丝杆(或螺母)向上移动
B型——丝杆(或螺母)向下移动
丝杆头部型式:
1型结构型式的丝杆头部分为:I(圆柱型)Ⅱ(法兰型)Ⅲ(螺纹型)Ⅳ(扁头型)四种型式
2型结构型式的丝杆头部分为:I(圆柱型)和Ⅲ(螺纹型)两种型式

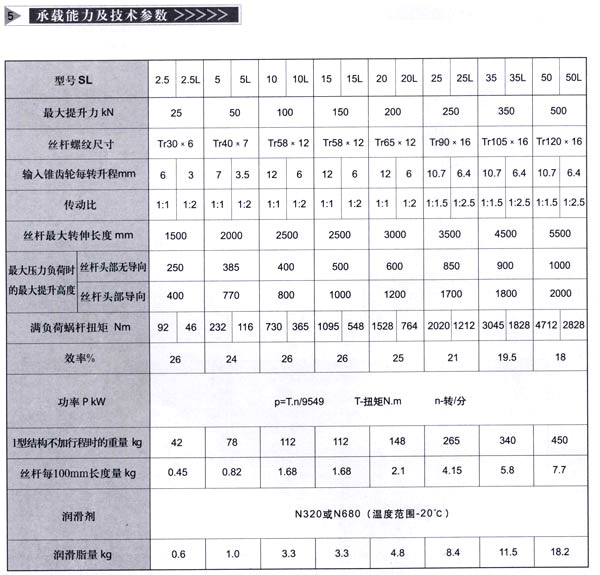

规格:
按提升力分为:2.5、5、15、20、35、50×10KN八种
丝杆的防护:
I型升除机丝杆的防护分为:基本型、防旋转型(F)和带防护罩型(z)
2型升降机丝杆的防护分为:基本型和带防护罩型(z)

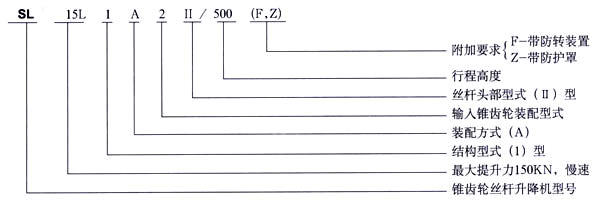

标识表示方法:
