德州帕沃杰克供应的

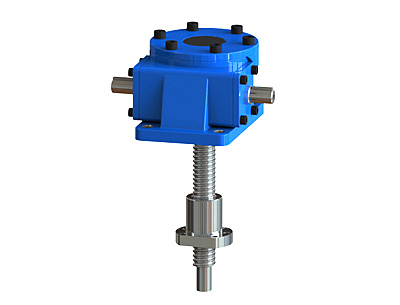

jwb丝杆升降机又被称作
jwb滚珠丝杆升降机,适用于高速,高频率和高性能的装置中,主要由精密滚珠丝杆副与高精度蜗轮蜗杆副构成。效率高:使用滚动摩擦、提高了整机使用效率,只需要很小的驱动源,可以产生非常大的推动力。高速化:与普通梯形丝杆相比,运转速度有很大的提高,能轻松的调整和运转。使用寿命长:采用高质量的滚珠丝杆副,使其工作寿命比普通梯形丝杆提高3倍以上。

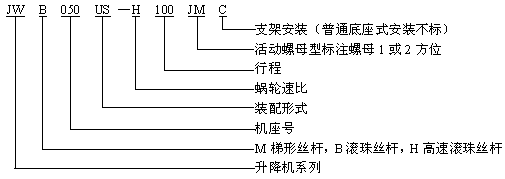

jwb滚珠丝杆升降机型号规格标示方法:
jwb滚珠丝杆升降机基本选型参数表:
| JWB005 | JWB010 | JWB025 | JWB050 | JWB100 | JWB150 | JWB200 | JWB300 | JWB500 |
上限载荷(KN) | 4.9 | 9.8 | 24.5 | 49 | 98 | 147 | 196 | 294 | 490 |
丝杆外径mm | 16 | 20 | 25 | 36 | 45 | 50 | 63 | 85 | 100 |
丝杆底径mm | 13.5 | 17.5 | 21.4 | 31.3 | 39.1 | 43.1 | 55.7 | 74.8 | 87 |
丝杆螺距mm | 5 | 5 | 8 | 10 | 12 | 16 | 16 | 20 | 24 |
减速比 | H速度 | 5 | 5 | 6 | 6 | 8 | 8 | 8 | 102/3 | 102/3 |
L速度 | 20 | 20 | 24 | 24 | 24 | 24 | 24 | 32 | 32 |
综合效率% | H速度 | 63 | 61 | 62 | 64 | 63 | 63 | 62 | 56 | 60 |
L速度 | 37 | 34 | 35 | 39 | 43 | 43 | 41 | 34 | 38 |
容许输入_功率(kW) | H速度 | 0.25 | 0.54 | 1.3 | 2.2 | 3.6 | 4 | 5.5 | 8.9 | 13.3 |
L速度 | 0.12 | 0.27 | 0.63 | 1 | 1.9 | 2.1 | 2.8 | 4.1 | 6.5 |
空载扭矩(N·m) | 0.11 | 0.29 | 0.62 | 1.37 | 1.96 | 2.65 | 3.92 | 9.81 | 19.6 |
保持扭矩(N·m) | H速度 | 0.69 | 1.27 | 4.31 | 10.78 | 19.6 | 39.2 | 51 | 68.6 | 140.1 |
L速度 | 0.14 | 0.26 | 0.91 | 2.4 | 5.8 | 11.8 | 15 | 19.5 | 41.2 |
容许输入轴扭矩(N·m)* | 9.8 | 19.6 | 49 | 153.9 | 292 | 292 | 292 | 735 | 1372 |
上限载荷时所需输入 | H速度 | 1.3 | 2.8 | 9 | 21.5 | 39.1 | 77 | 104 | 169.6 | 317.5 |
轴扭矩(N·m)** | L速度 | 0.62 | 1.4 | 4.3 | 9.6 | 20.4 | 39.6 | 54.2 | 98.5 | 177.9 |
输入轴每回转一圈对应丝 | H速度 | 1 | 1 | 1.33 | 1.67 | 1.5 | 2 | 2 | 1.88 | 2.25 |
杆(活动螺母)轴向位移量 | L速度 | 0.25 | 0.25 | 0.33 | 0.42 | 0.5 | 0.67 | 0.37 | 0.63 | 0.75 |
上限载荷时容许 | H速度 | 1500 | 1500 | 1400 | 1000 | 890 | 500 | 500 | 500 | 400 |
输入轴回转速度 | L速度 | 1500 | 1500 | 1400 | 1000 | 890 | 500 | 500 | 4000 | 350 |
上限载荷时丝杆回转扭矩N·m) | 4.3 | 8.7 | 34.7 | 86.7 | 208.2 | 416.3 | 555.1 | 1040.9 | 2081.7 |
