螺旋升降机-SJA螺旋升降机

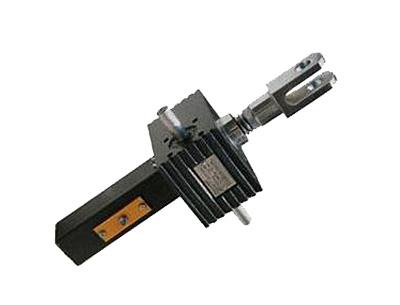

SJA螺旋升降机

SJA螺旋升降机是螺旋升降机的一种产品,也是一种基础起重部件。我公司在销售产品以后会有客户跟踪客户使用情况,遇到问题及时解决,售后服务_。SJA螺旋升降机可配编码器,限位开关,防尘罩,安全螺母,减速电机,普通电机,伺服电机,不锈钢材料等。
产地: 山东德州
供应商:德州帕沃杰克传动设备有限公司
电话:0534-2363622

SJA螺旋升降机详细介绍

SJA螺旋升降机作为德州帕沃杰克主打起重设备之一,具有紧凑结构、占地面积小、重量较轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。广泛应用于机械、冶金、建筑、水利设备等行业,具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。

SJA螺旋升降机特点:
1、推力范围:0.5-30吨;
2、行程可至8m,得考虑丝杠的稳定性及导向机构;
3、工作制30%,如果负载率较小,则可以适当提高工作制;
4、升降速度小于1500mm/min(23mm/s),特殊情况可以达到46mm/s;
5、效率小于33%,有自锁功能,大减速比L1肯定自锁;
6、精度定位,附加反齿隙装置精度可至0.05mm;
7、同步性高,同一电机可同时驱动多台螺旋升降机,机械同步;
8、可配编码器,限位开关,防尘罩,螺母,减速机,普通电机,伺服电机,不锈钢材料等;
9、操作维护简单,噪音低。

SJA螺旋升降机的方形凹槽壳体,加大外壳的散热能力,延长润滑脂使用寿命等。球墨铸铁的外壳材料选择,大幅提高壳体的强度和性能,以及在高温/低温下的广泛应用。使用方形尾罩设计,控制丝杠不自转。_的加工设备和加工组装工艺,高产品质量,高新的设计理念创造了抗冲击能力强,高强度,低噪音,长寿命,体积小的质优产品。模块化组合丰富了产品的组合变化,螺旋升降机可以直接与电机/减速电机/特殊功能附件的任意组合,一体化设计,为客户提供上千种轻而易举的选择。可以按照客户要求非标设计,如不锈钢壳体及丝杠螺旋升降机,多头丝杠,耐低温,_等产品。

产品规格技术参数表:

SJA5
SJA10
SJA20
SJA50
SJA80
SJA100
SJA200
SJA300
较大提升力KN
5
10
20
50
80
100
200
300
丝杠直径x导程mm
Tr18x4
Tr20x4
Tr30x6
Tr40x7
Tr50x8
Tr60x9
Tr80x12
Tr100x16
蜗轮蜗杆减速比
V1
1:4
1:4
1:6
1:7
1:8
1:8
1:8.75
1:10.25
L1
1:16
1:16
1:24
1:28
1:32
1:32
1:35
1:41
蜗杆输入1转
丝杆行程mm
V1
1
1
1
1
1
1.125
1.371
1.56
L1
0.25
0.25
0.25
0.25
0.25
0.281
0.343
0.39
_输入功率Kw
V1
0.30
0.57
0.14
2.2
2.5
3
4
7
L1
0.15
0.27
0.55
1.1
1.5
2.2
3.5
5.5
满载启动扭矩Nm
V1
4.2
8
18
48.5
75
100
265
460
L1
1.5
3.1
6.7
20
30
41
106
180
启动效率
V1
0.24
0.25
0.19
0.18
0.17
0.18
0.17
0.18
L1
0.16
0.16
0.12
0.11
0.10
0.11
0.11
0.12
1500rpm时的运转效率
V1
0.34
0.35
0.33
0.32
0.31
0.33
0.33
0.33
L1
0.25
0.25
0.24
0.23
0.22
0.23
0.22
0.23
空载扭矩Nm
V1
0.11
0.29
0.4
0.84
1.85
2.1
2.8
3.8
L1
0.09
0.18
0.29
0.59
1.12
1.4
2.1
3.1
箱体材料

球磨铸铁
箱体重量Kg

3.2
5
8.5
21.5
36
58
75
110
每100mm丝杠+护管重量Kg
0.36
0.50
0.75
1.52
2.44
3.02
4.5
6.8
