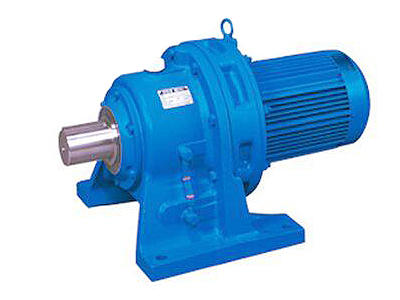

摆线针轮减速机-行星摆线针轮减速机-立式摆线针减速机

摆线针轮减速机

购买优良的摆线针轮减速机,行星摆线针轮减速机,立式摆线针减速机选市帕沃杰克传动设备有限公司,质量好,价格合理,可以根据客户要求进行非标定做。
产地: 山东德州
供应商:德州帕沃杰克传动设备有限公司
电话:0534-2363622

摆线针轮减速机详细介绍

中文名称:摆线针轮减速机又名行星摆线减速机
性质:驱动或减速装置
装配方式:
卧式、立式、双轴型和直联型等
原理:
摆线针齿啮合、行星式传动原理

摆线针轮减速机是一种应用行星式传动原理,采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿相啮合,以组成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小的减速机中,针齿上带有针齿套)。

行星摆线针轮减速机安装:
1、在X行星摆线减速机的输出轴上加装联轴器、皮带轮、链轮等联结件时不允许采用直接捶击方法,因该减速机的输出轴结构不能承受轴向的锤击力,可用轴端螺孔旋入螺钉压入联结件。
2、输出轴及输入轴的轴径选用GB1568-79配合。
3、减速机上的吊环螺钉只限起吊减速机用。
4、在基础上安装减速机时,应校准减速机的安装中心线标高,水平度及其相连部分的相关尺寸。校准装动轴的同心度不应_过联轴器所允许的范围。
5、X行星摆线减速机校准时,可用钢制垫块或铸铁垫块进行,垫块在高度方面不_过三块,也可用契铁进行,但减速机校准后应换入平垫块。
6、垫块的配置应避免引起机体变形,应按基础螺栓两边对称排列,其相互距离能足够使水浆在灌溉时自由流通。
7、水泥浆的灌溉应密实,不可有气泡、空隙和其他缺陷。
